測試探針頭型簡介表(一)

標簽:探針頭型 探針

探針是用來測試線路板的開路或短路的,在測試治具中,探針是一個媒介,探針放在針管里,探針頭的接觸待測物,另一端的套管引出線將信號傳導出去,接收回來的信號在測試機里處理;也可以通過探針的測試來傳輸電流活電壓來判斷線路板的情況。在測量中探針頭是主要的使用部位。

探針的頭型分為很多種,因?yàn)椴煌臏y(cè)試點需要不同的頭型;比如:梅花頭的被測點是平片或凹狀.......

下面我給大家總結一下所有的探針頭型的用法吧

(一)

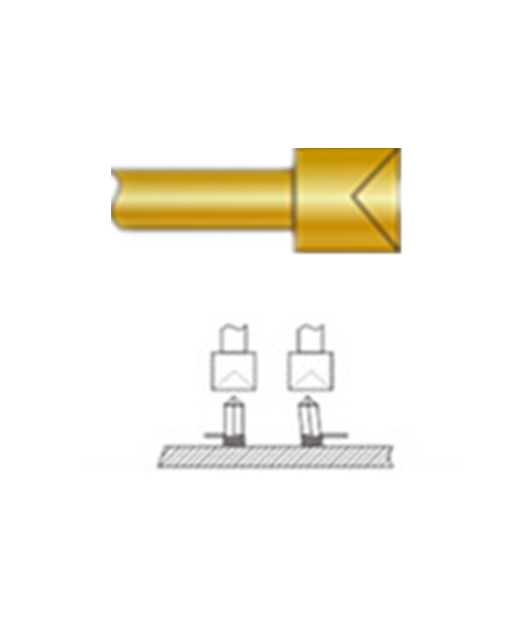

杯頭探針、探針用法圖、探針原理圖、測試探針圖片

杯頭 ——主要用于接觸接頭,測試長導腳,端子及繞線柱

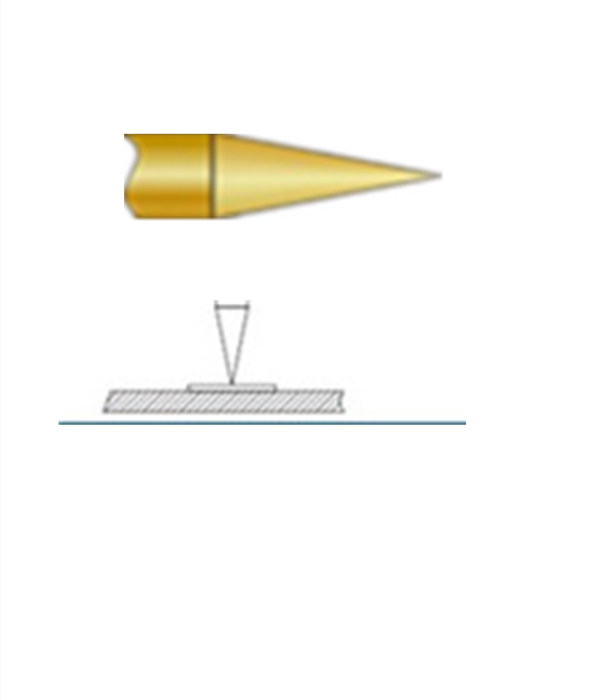

尖頭探針、探針用法圖、探針原理圖、測試探針圖片

尖頭 ——主要用于接觸焊盆,測試導腳、焊點

及污染之PC板或穿刺污染層,刺透力一般。

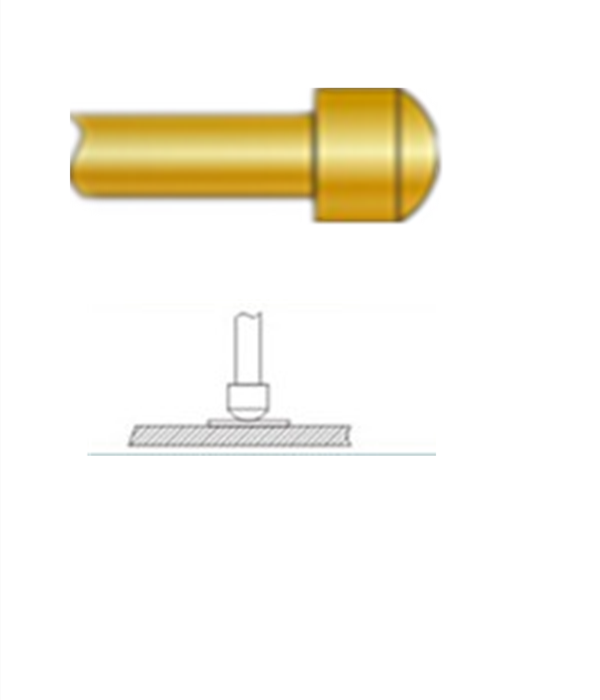

圓頭探針、探針用法圖、探針原理圖、測試探針圖片

圓頭 —— 一般用于接觸焊盆、焊墊及金手指,

確保不留牙印。

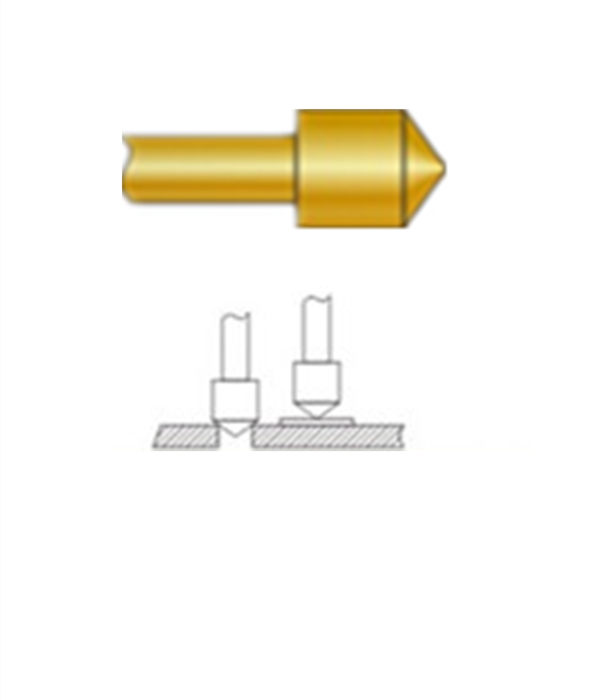

圓錐頭探針、探針用法圖、探針原理圖、測試探針圖片

圓錐頭 —— 測試貫空孔,焊墊及金手指

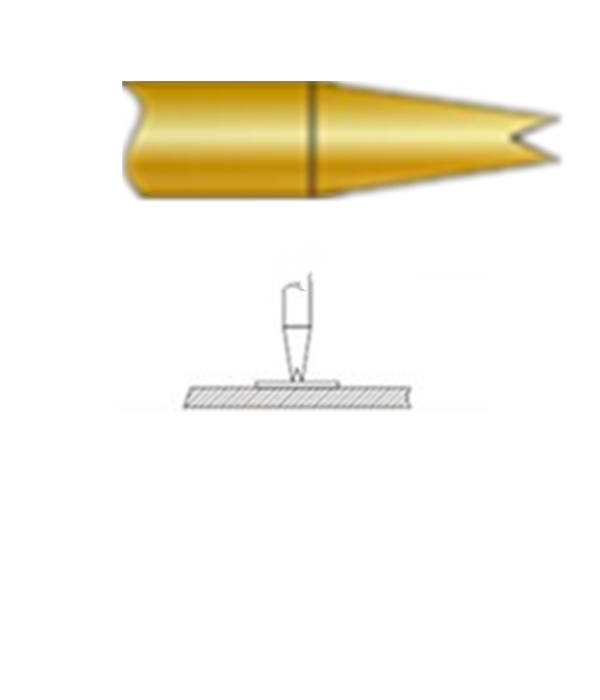

小四爪頭探針、探針用法圖、探針原理圖、測試探針圖片

小四爪 —— 測試焊墊及金手指 ,適合細線測試,

不沾灰塵及污染物

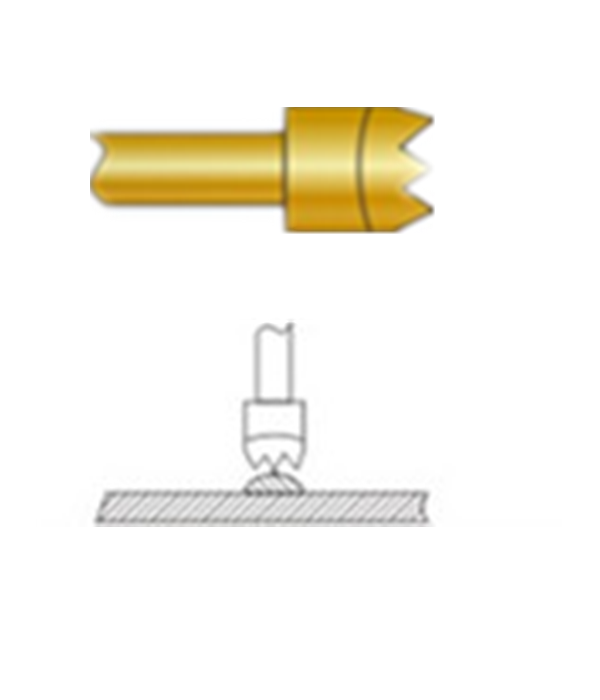

梅花頭探針、探針用法圖、探針原理圖、測試探針圖片

梅花頭 —— 測試長導腳,端子、繞線柱、焊點及焊墊

是一款萬用型針頭,適合于各類型的接觸點

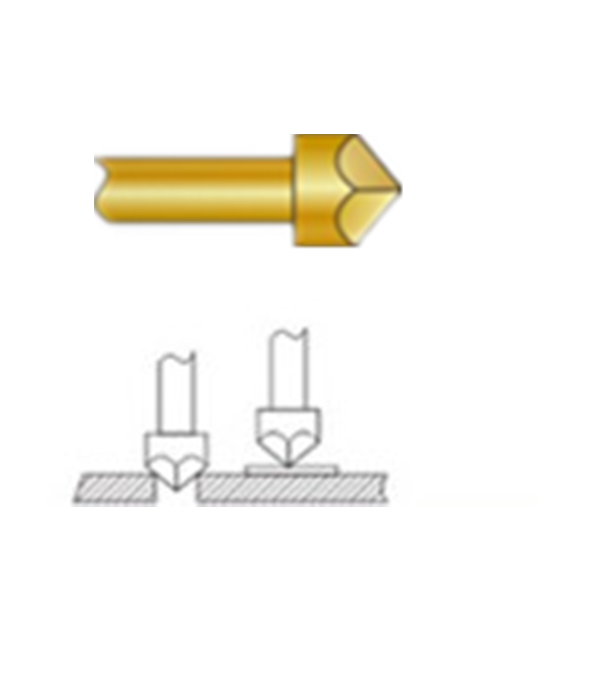

三面錐形頭探針、探針用法圖、探針原理圖、測試探針圖片

               三面錐形頭 —— 通常用于接觸金屬道孔(過孔)測試貫空孔、

                                                   焊盆、焊墊、及金手指 ,可代替尖針。

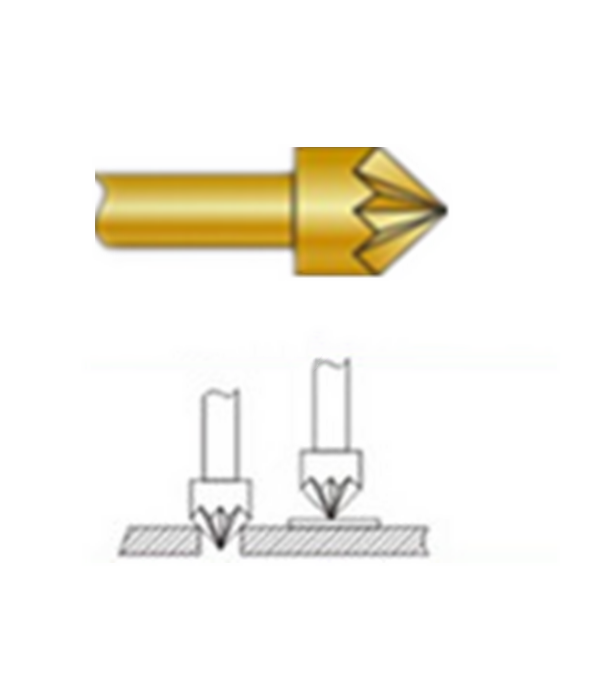

星型頭探針、探針用法圖、探針原理圖、測試探針圖片

星型頭 —— 測試貫空孔,焊墊及金手指

不沾灰塵及污染物

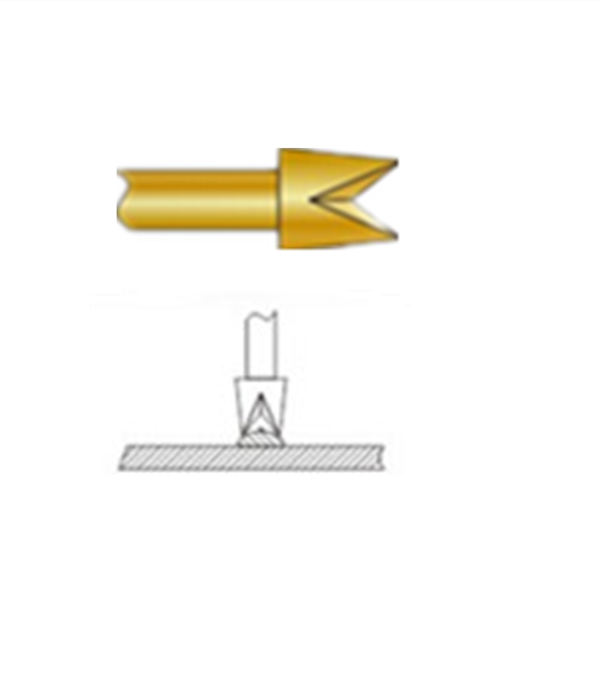

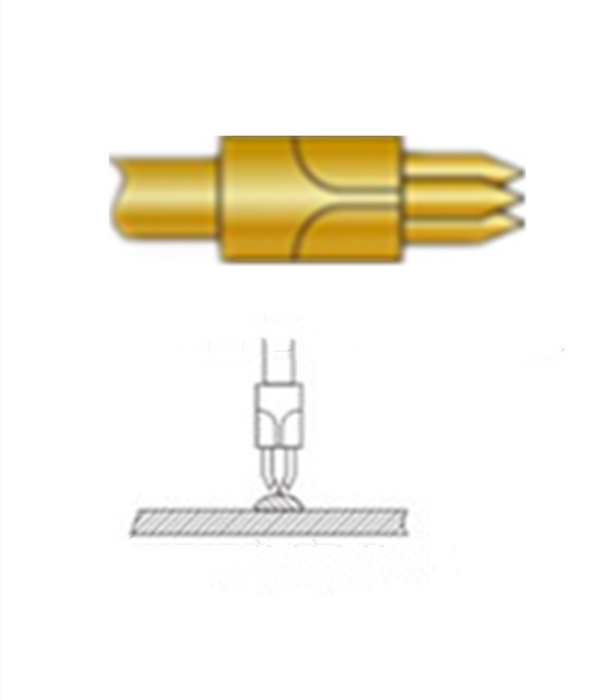

三尖頭探針、探針用法圖、探針原理圖、測試探針圖片

三尖針——測試導腳及焊點、污染之PC板或穿刺污染層

鋼質針尖,壽命佳

四爪頭探針、探針用法圖、探針原理圖、測試探針圖片

四爪頭——經常用于接觸元件腳,測試焊墊及焊點,由于灰塵和松香堆積在針頭,所以不鼓勵用于免清洗的板子




想要了解更多探針頭型的可撥打我們?nèi)珖?guó)免費熱線:400-1836682

                       聯系電話:15915413552

高頻彈簧測試探針特點

高頻彈簧測試探針特點

現在工業的快速發展,高頻探針使用的頻率高,衰減小,屏蔽環有平口和齒口選擇,信號導體可更換。高頻彈簧測試探針特點:1、高頻測試探針中心內導體(內針)可更換,四種頭型可選擇;2、高頻測試探針屏蔽環可選擇帶齒和平口兩種,其它許多品牌的高頻頭只有平口一種;3、高頻測試探針頻率最低可達2.4GHz,衰減-1.5db。測藍牙、無線網卡、可視電話、筆記本電腦、對講機都能滿足要求高頻彈簧探針測試性能更好;4、高頻測試探針連接的高頻線可根據客戶治具的要求設置線長,或選擇不同類型的線型,比如軟線、半軟線、黑線或棕線等;    高頻測試探針與IDI或者INGUN高頻彈簧探針相比,高頻彈簧探針成本更低,交期更短,使用更方便。華榮華廠家直銷,價格優惠,交貨期短,售后服務更完善。
